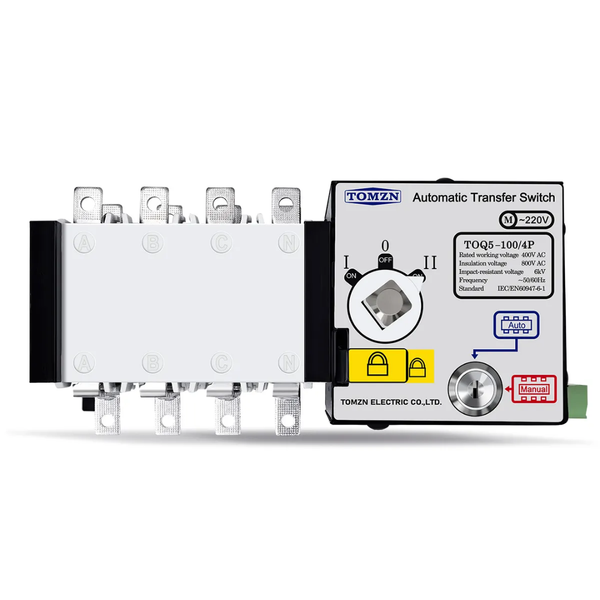

Автомат введення резерву TOMZN TOQ5-100/4P 100 А 4P 400 В

Автомат введення резерву TOMZN TOQ5-100/4P 100 А 4P 400 В

Автомат введення резерву TOMZN TOQ5-100/4P призначений для автоматичного переключення електроживлення між основним і резервним джерелами. Пристрій використовується в трифазних чотирипровідних мережах і дозволяє організувати резервне живлення об'єкта при зникненні напруги на основній лінії.

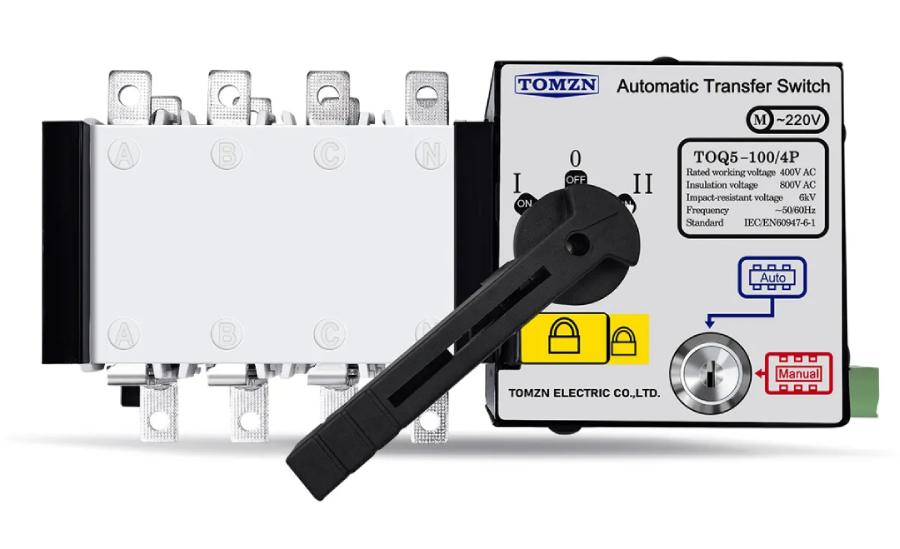

Модель розрахована на номінальний робочий струм 100 А і напругу 400 В AC. Чотириполюсне виконання 4P забезпечує комутацію трьох фаз A, B, C і нейтралі N. Вбудований моторний привід виконує переключення силових контактів між джерелами живлення.

TOMZN TOQ5-100/4P може застосовуватися разом з резервними джерелами живлення, включаючи генератори, інвертори сонячних електростанцій та акумуляторні системи. Номінальна напруга ізоляції становить 800 В AC, імпульсна витримувана напруга — 6 кВ, а робоча частота — 50/60 Гц.

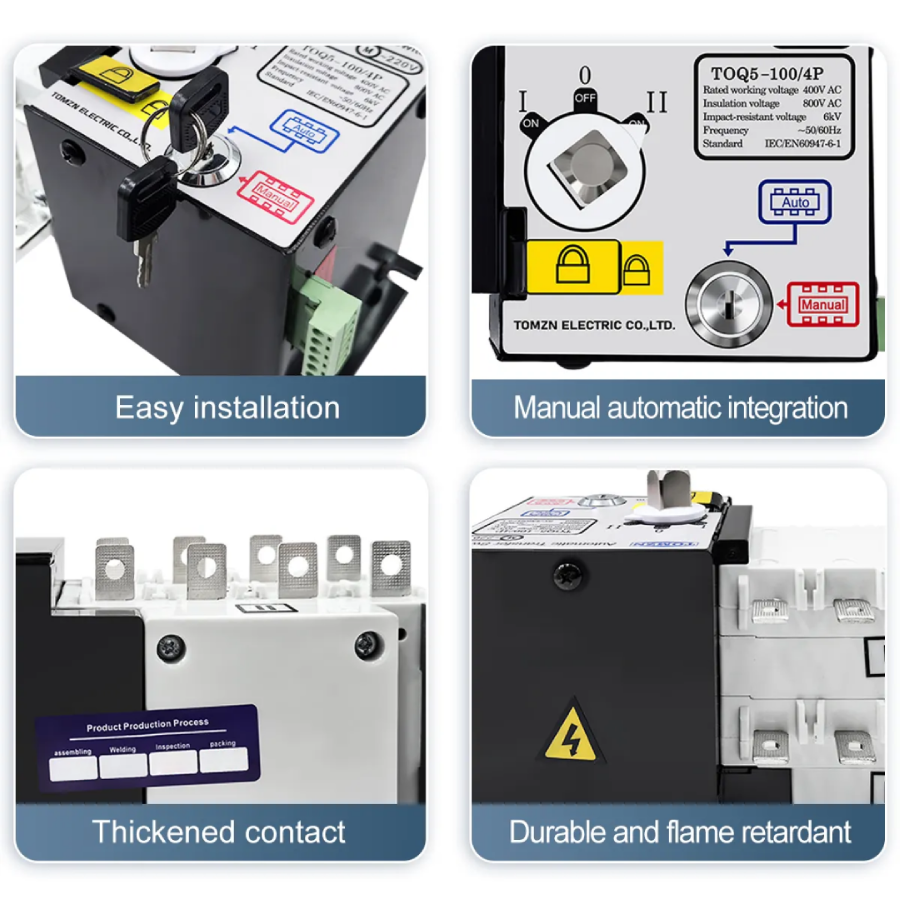

Переваги

• Автоматичне переключення між основним і резервним джерелами живлення;

• Номінальний робочий струм 100 А;

• Чотириполюсне виконання 4P;

• Підходить для трифазних чотирипровідних мереж;

• Комутація трьох фаз і нейтралі;

• Вбудований моторний привід переключення;

• Робоча напруга 400 В AC;

• Номінальна напруга ізоляції 800 В AC;

• Імпульсна витримувана напруга 6 кВ;

• Робоча частота 50/60 Гц;

• Можливість роботи з різними резервними джерелами живлення.

Характеристики

• Тип: автомат введення резерву (АВР);

• Бренд: TOMZN;

• Виробник: TOMZN ELECTRIC CO., LTD.;

• Модель: TOQ5-100/4P;

• Кількість полюсів: 4P;

• Схема мережі: трифазна чотирипровідна;

• Номінальний робочий струм (In): 100 А;

• Номінальна робоча напруга (Ue): 400 В AC;

• Номінальна напруга ізоляції (Ui): 800 В AC;

• Номінальна імпульсна витримувана напруга (Uimp): 6 кВ;

• Номінальна частота: 50/60 Гц;

• Силові полюси: фази A, B, C + нейтраль N;

• Напруга моніторингу приводу двигуна: ~220 В;

• Механізм переключення: моторний привід;

• Стандарт: IEC/EN 60947-6-1.

Виробник залишає за собою право вносити зміни у зовнішній вигляд, конструкцію та комплектацію товару без попереднього повідомлення. Зміни не впливають на функціональність, характеристики та призначення виробу.

Автомат введення резерву TOMZN TOQ5-100/4P дозволяє організувати автоматичне резервування електроживлення в трифазній мережі. При відсутності живлення на основній лінії пристрій виконує переключення на підключений резервний джерело за допомогою моторного приводу.

Модель з номінальним струмом 100 А підходить для відповідних за навантаженням систем електропостачання з генераторами, інверторами та іншими резервними джерелами. При виборі та підключенні АВР необхідно враховувати параметри основної та резервної ліній, схему електропостачання та характеристики підключеного навантаження.
