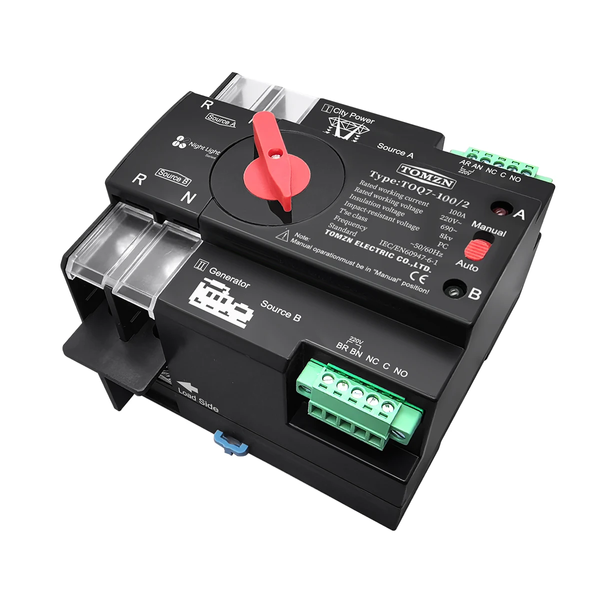

Автомат введення резерву TOMZN TOQ7-100/2P 100А 220В двополюсний

Автомат введення резерву TOMZN TOQ7-100/2P 100А 220В двополюсний

Автомат введення резерву TOMZN TOQ7-100/2P — двополюсний пристрій автоматичного перемикання між основним і резервним джерелами електроживлення. Призначений для організації резервного електропостачання в житлових, комерційних і технічних приміщеннях. При відключенні основного джерела живлення АВР автоматично перемикає навантаження на резервне джерело, наприклад генератор, за умови його готовності до роботи.

Модель TOMZN TOQ7-100/2P розрахована на номінальний робочий струм 100 А і використання в однофазних електричних мережах змінного струму 220 В. Пристрій оснащено двома входами живлення: Source A для основного джерела і Source B для резервного. Заявлений час перемикання становить менше 50 мс, що дозволяє скоротити тривалість перерви електропостачання при переході між доступними джерелами.

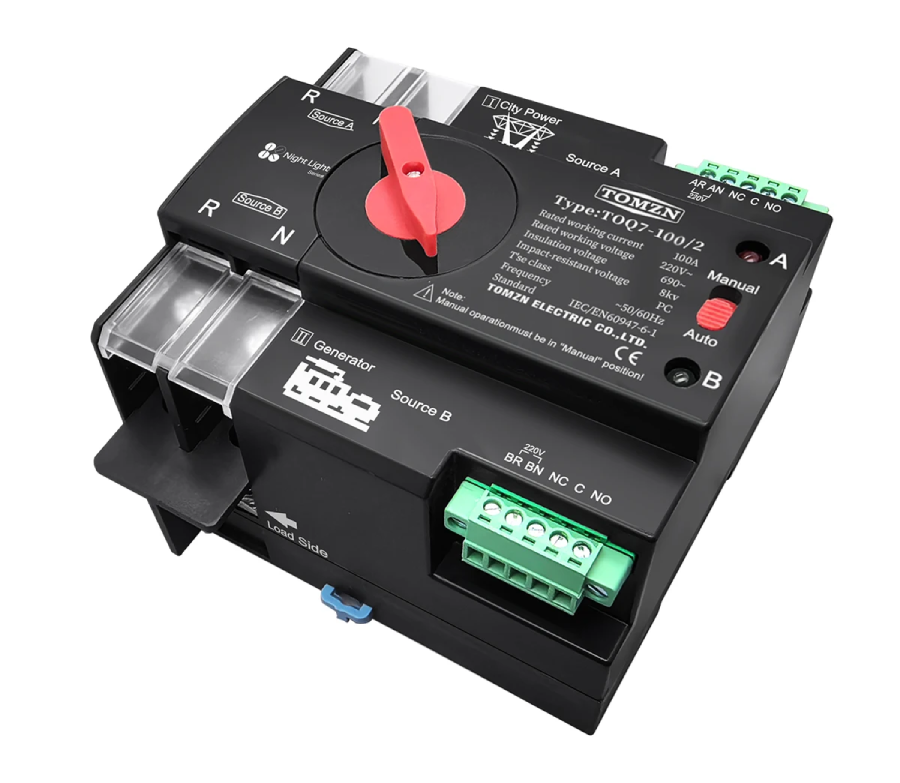

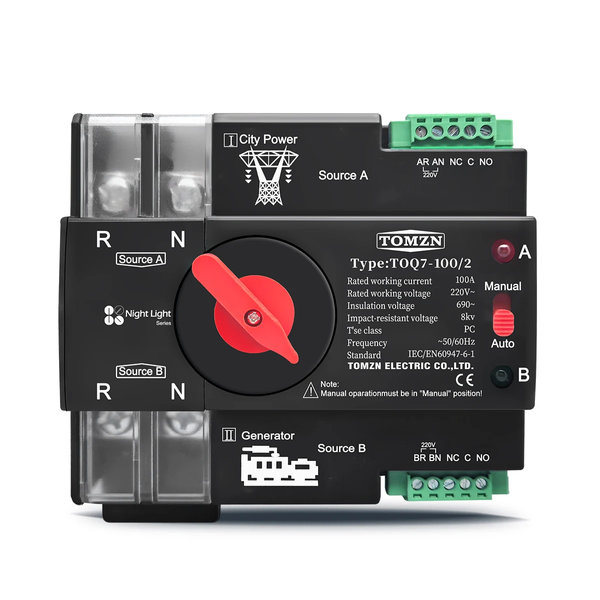

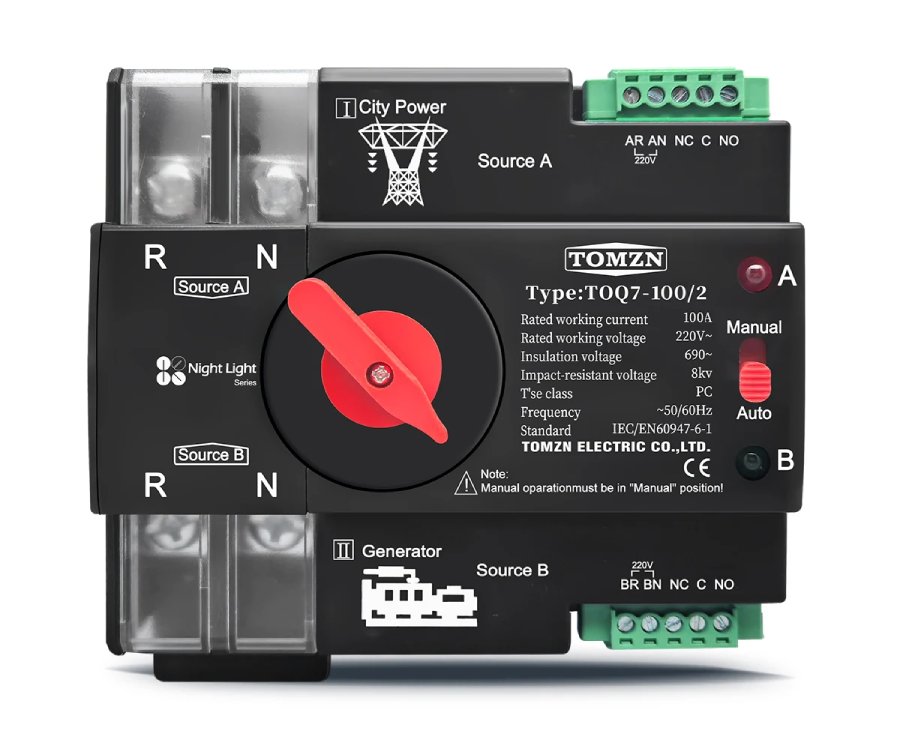

На передній панелі розташована поворотна ручка ручного перемикання, перемикач режимів Manual і Auto, а також світлові індикатори A і B. Автоматичний режим призначений для перемикання між джерелами без ручного втручання, а ручний дозволяє керувати положенням перемикача безпосередньо на пристрої. Корпус виготовлений з вогнестійкого матеріалу, силові клеми закриті прозорими захисними кришками. Конструкція передбачає монтаж на DIN-рейку.

Переваги

• Автоматичне перемикання між основним і резервним джерелами живлення;

• Двополюсна конструкція для однофазних електричних мереж;

• Номінальний робочий струм 100 А;

• Робоча напруга 220 В;

• Заявлений час перемикання менше 50 мс;

• Режими автоматичного і ручного управління;

• Поворотна ручка для ручного перемикання джерел;

• Світлова індикація джерел живлення A і B;

• Можливість підключення міської електромережі і резервного генератора;

• Низьке енергоспоживання механізму перемикання;

• Корпус з вогнестійкого матеріалу;

• Прозорі захисні кришки силових клем;

• Додаткові клеми управління і сигналізації;

• Монтаж на DIN-рейку;

• Підходить для побутових, комерційних і технічних систем резервного електропостачання.

Характеристики

• Тип: автомат введення резерву (АВР);

• Виробник: TOMZN;

• Модель: TOQ7-100/2P;

• Кількість полюсів: 2P;

• Номінальний робочий струм: 100 А;

• Робоча напруга: 220 В AC;

• Напруга ізоляції: 690 В;

• Імпульсна витримувана напруга: 8 кВ;

• Частота: 50/60 Гц;

• Клас: PC;

• Час перемикання: менше 50 мс;

• Кількість джерел живлення: 2;

• Джерело A: основне;

• Джерело B: резервне;

• Режими управління: автоматичний (Auto), ручний (Manual);

• Ручне управління: поворотна ручка;

• Індикація: світлові індикатори A і B;

• Матеріал корпусу: вогнестійкий пластик;

• Монтаж: DIN-рейка;

• Розміри: 108×109×78 мм;

• Колір корпусу: чорний.

Рекомендації по експлуатації

• Монтаж і підключення повинні виконуватися кваліфікованим спеціалістом;

• Перед підключенням необхідно відключити електроживлення;

• Дотримуйтесь схеми підключення основного і резервного джерел;

• Не перевищуйте номінальний робочий струм 100 А;

• Для ручного перемикання попередньо встановіть перемикач у положення Manual;

• Для автоматичного управління використовуйте режим Auto;

• Перед введенням в експлуатацію перевірте правильність підключення і роботу обох джерел живлення;

• Використовуйте відповідні пристрої захисту від перевантаження і короткого замикання;

• Не використовуйте пристрій з пошкодженим корпусом або клемами;

• При підключенні генератора враховуйте вимоги його виробника і особливості системи заземлення.

Виробник залишає за собою право вносити зміни у зовнішній вигляд, конструкцію і комплектацію товару без попереднього повідомлення. Зміни не впливають на функціональність, характеристики і призначення виробу.

Автомат введення резерву TOMZN TOQ7-100/2P 100 А призначений для автоматичного перемикання електроживлення між двома джерелами. Пристрій може застосовуватися в системах резервного електропостачання приватних будинків, квартир, офісів, магазинів і технічних приміщень, де передбачено використання основного і додаткового джерел електроенергії.

Завдяки автоматичному і ручному режимам управління, світловій індикації і компактній конструкції АВР дозволяє організувати зручне управління резервним електропостачанням. Заявлений час перемикання менше 50 мс сприяє скороченню перерви живлення, однак не гарантує безперервну роботу чутливої електроніки. Для безпечної експлуатації необхідно дотримуватися схеми підключення, номінальних характеристик пристрою і вимог до електричного захисту.
