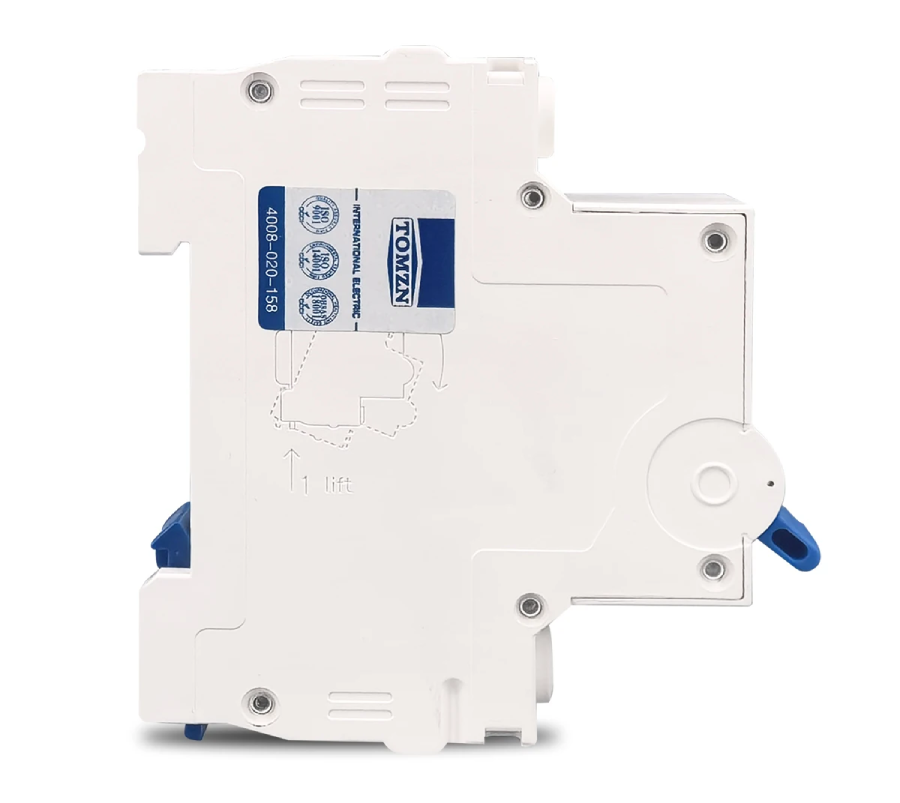

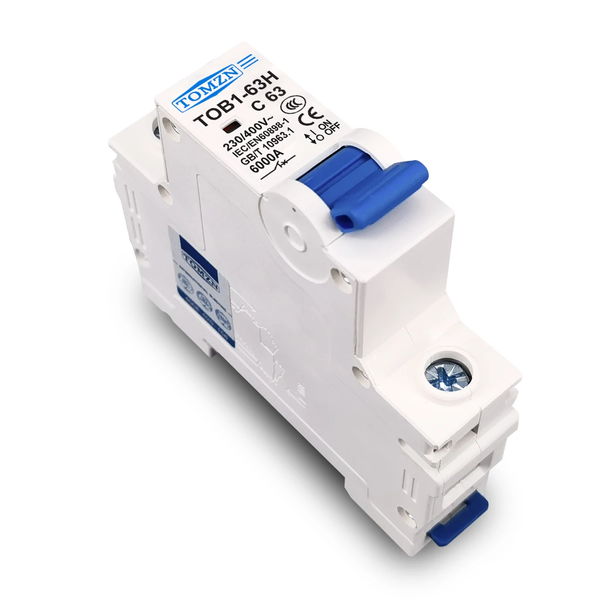

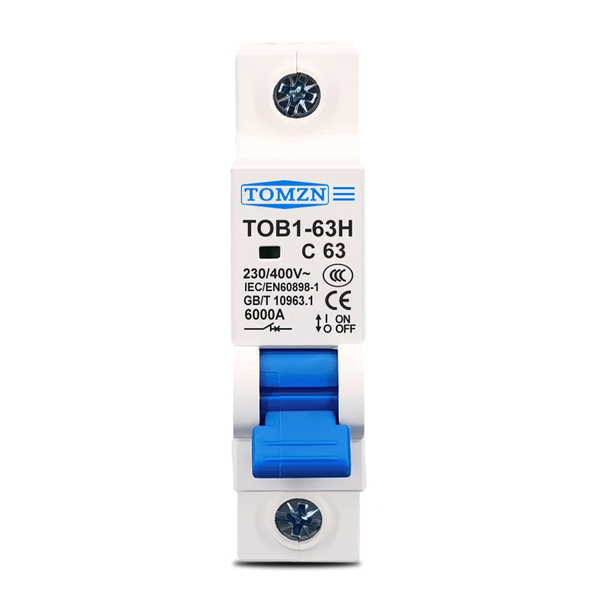

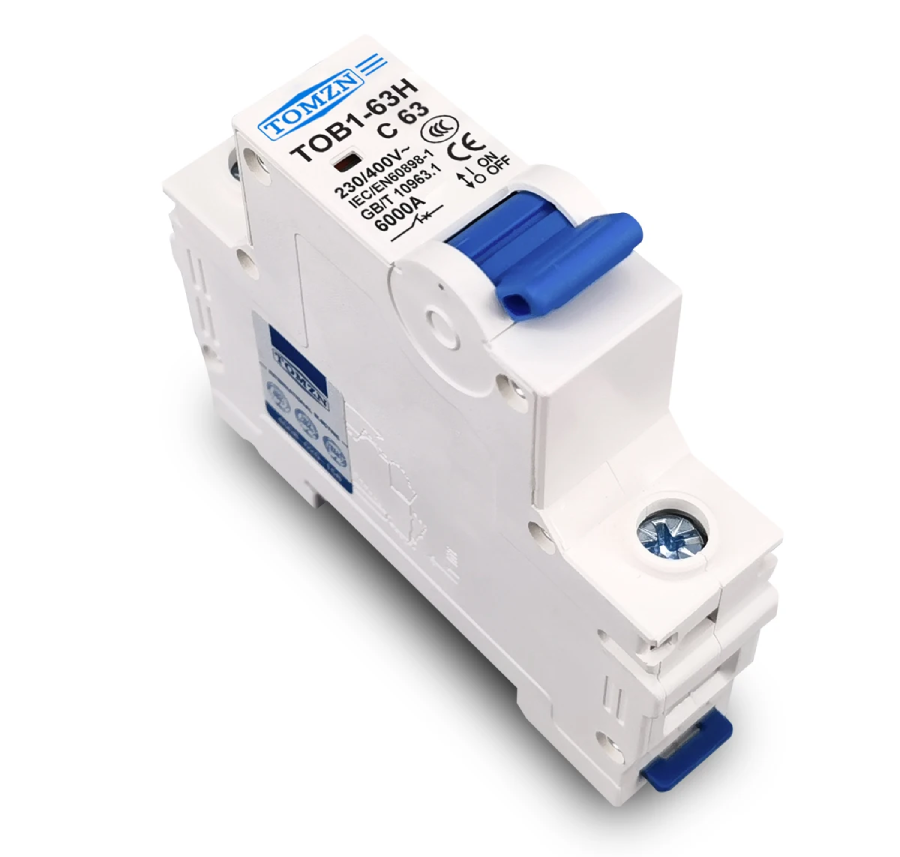

Автоматичний вимикач TOMZN TOB1-63H 63А однополюсний

Автоматичний вимикач TOMZN TOB1-63H 63А однополюсний

Автоматичний вимикач TOMZN TOB1-63H призначений для захисту електричних ланцюгів змінного струму від перевантажень і коротких замикань. Однополюсна конструкція розрахована на використання в однофазних електричних мережах з робочою напругою 230 В і частотою 50/60 Гц. Пристрій застосовується в розподільчих щитах житлових, комерційних та інших об'єктів.

Модель розрахована на номінальний струм 63 А і має час-струмову характеристику C. Така характеристика передбачає електромагнітне спрацьовування при струмах короткого замикання в діапазоні 5–10 номінальних струмів, що дозволяє використовувати автоматичний вимикач для захисту ліній з помірними пусковими струмами. При виникненні перевантаження або короткого замикання пристрій автоматично розмикає електричний ланцюг.

Автоматичний вимикач встановлюється на стандартну DIN-рейку шириною 35 мм. Компактний корпус шириною 18 мм займає один модуль у розподільчому щиті. Ступінь захисту IP20 передбачає захист від доступу пальцями до небезпечних частин і потрапляння твердих предметів діаметром від 12,5 мм, але не забезпечує захисту від води.

Переваги

• Захист електричних ланцюгів від перевантажень і коротких замикань;

• Номінальний струм 63 А;

• Однополюсна конструкція 1P;

• Робоча напруга змінного струму 230 В;

• Час-струмова характеристика C;

• Автоматичне відключення ланцюга при виникненні аварійних струмів;

• Можливість ручного вмикання і вимикання електричного ланцюга;

• Підтримка частоти мережі 50/60 Гц;

• Встановлення на стандартну DIN-рейку 35 мм;

• Компактний одномодульний корпус шириною 18 мм;

• Ступінь захисту IP20;

• Підходить для встановлення в електричних розподільчих щитах.

Характеристики

• Тип: автоматичний вимикач;

• Бренд: TOMZN;

• Модель: TOB1-63H;

• Призначення: захист електричних ланцюгів від перевантаження і короткого замикання;

• Кількість полюсів: 1P (однополюсний);

• Номінальний струм: 63 А;

• Робоча напруга: AC 230 В;

• Частота мережі: 50/60 Гц;

• Час-струмова характеристика: C;

• Діапазон електромагнітного спрацьовування характеристики C: 5–10 In;

• Ступінь захисту: IP20;

• Тип монтажу: на DIN-рейку;

• Ширина DIN-рейки: 35 мм;

• Кількість модулів: 1;

• Розміри: 18 × 77 × 70 мм;

• Тип електричної мережі: змінний струм (AC).

Виробник залишає за собою право вносити зміни у зовнішній вигляд, конструкцію і комплектацію товару без попереднього повідомлення. Зміни не впливають на функціональність, характеристики і призначення виробу.

Автоматичний вимикач TOMZN TOB1-63H з номінальним струмом 63 А призначений для захисту електричних ліній у розподільчих щитах. Однополюсне виконання, характеристика спрацьовування C і стандартне кріплення на DIN-рейку дозволяють використовувати пристрій в однофазних мережах з відповідними параметрами електроживлення.

Компактні розміри 18 × 77 × 70 мм дозволяють розміщувати вимикач у модульних електричних щитах. При виборі автоматичного вимикача необхідно враховувати переріз і допустиме струмове навантаження кабелю, параметри захищеної лінії і розрахунковий струм короткого замикання. Монтаж і підключення повинні виконуватися кваліфікованим спеціалістом з дотриманням вимог електробезпеки.
