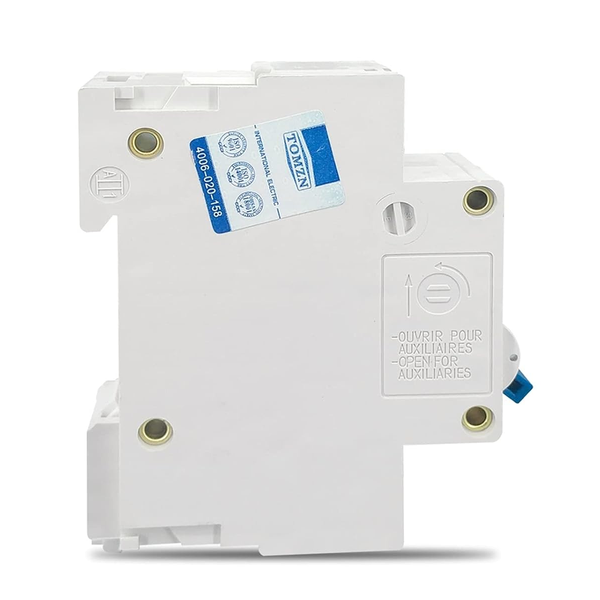

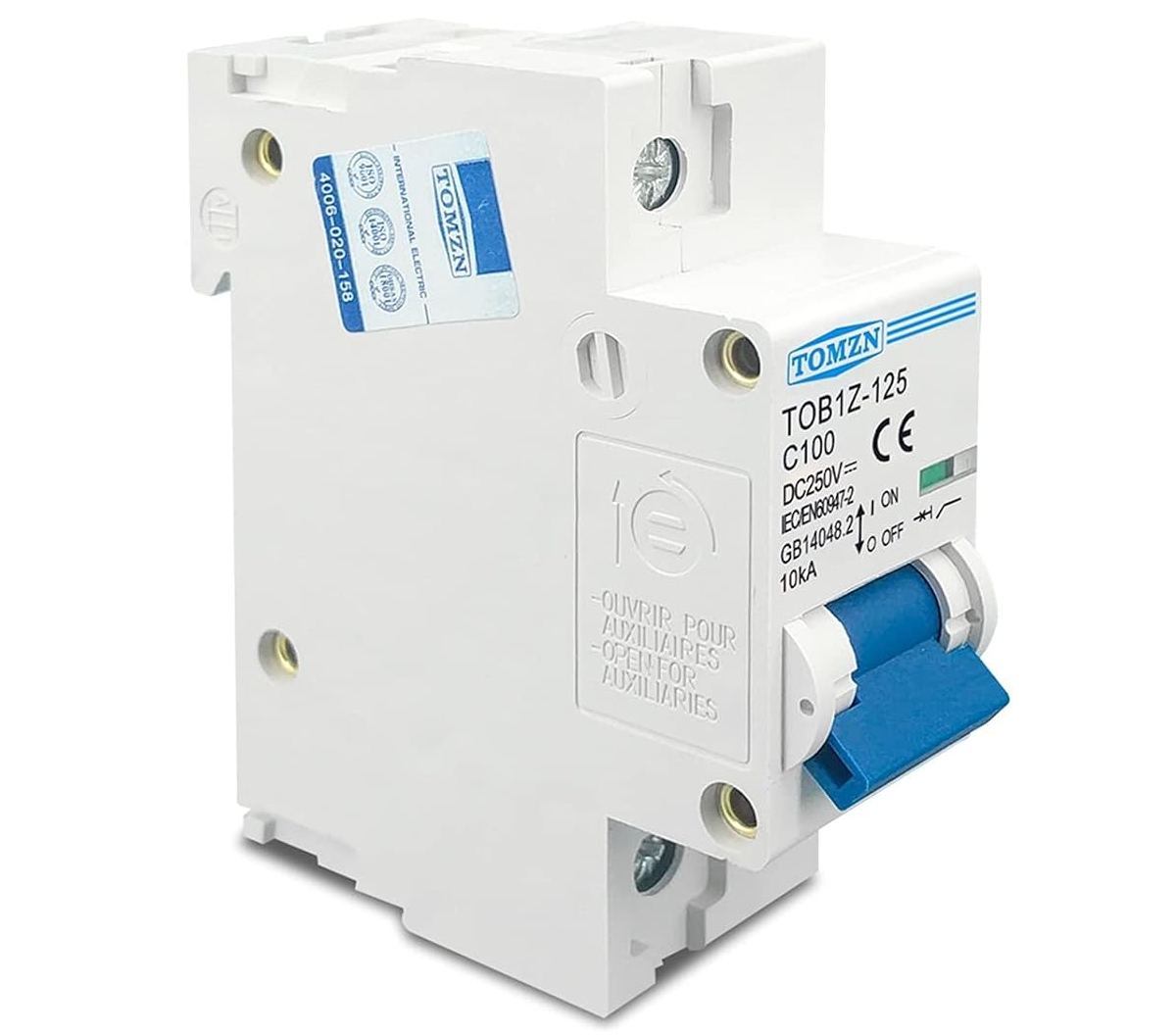

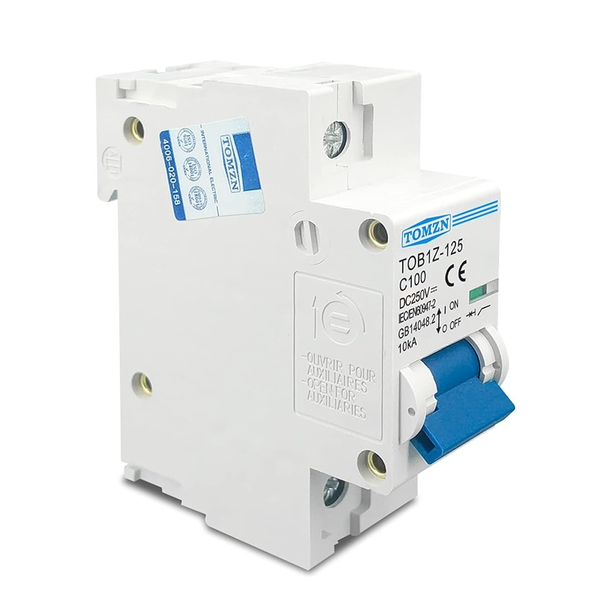

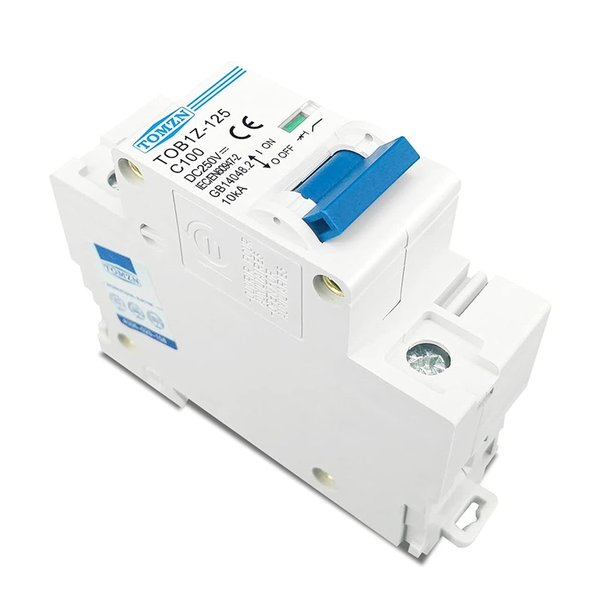

Автоматичний вимикач TOMZN TOB1Z-125 100A 1P DC
Автоматичний вимикач TOMZN TOB1Z-100 призначений для захисту електричних ланцюгів постійного струму від перевантаження та короткого замикання. Модель розрахована на номінальний струм 100 А та робочу напругу до 250 В DC.
Вимикач має однополюсну конструкцію та термомагнітний розчіплювач. Характеристика спрацьовування C дозволяє використовувати пристрій в акумуляторних системах, сонячних електростанціях, інверторних установках та інших ланцюгах постійного струму з відповідними робочими параметрами.

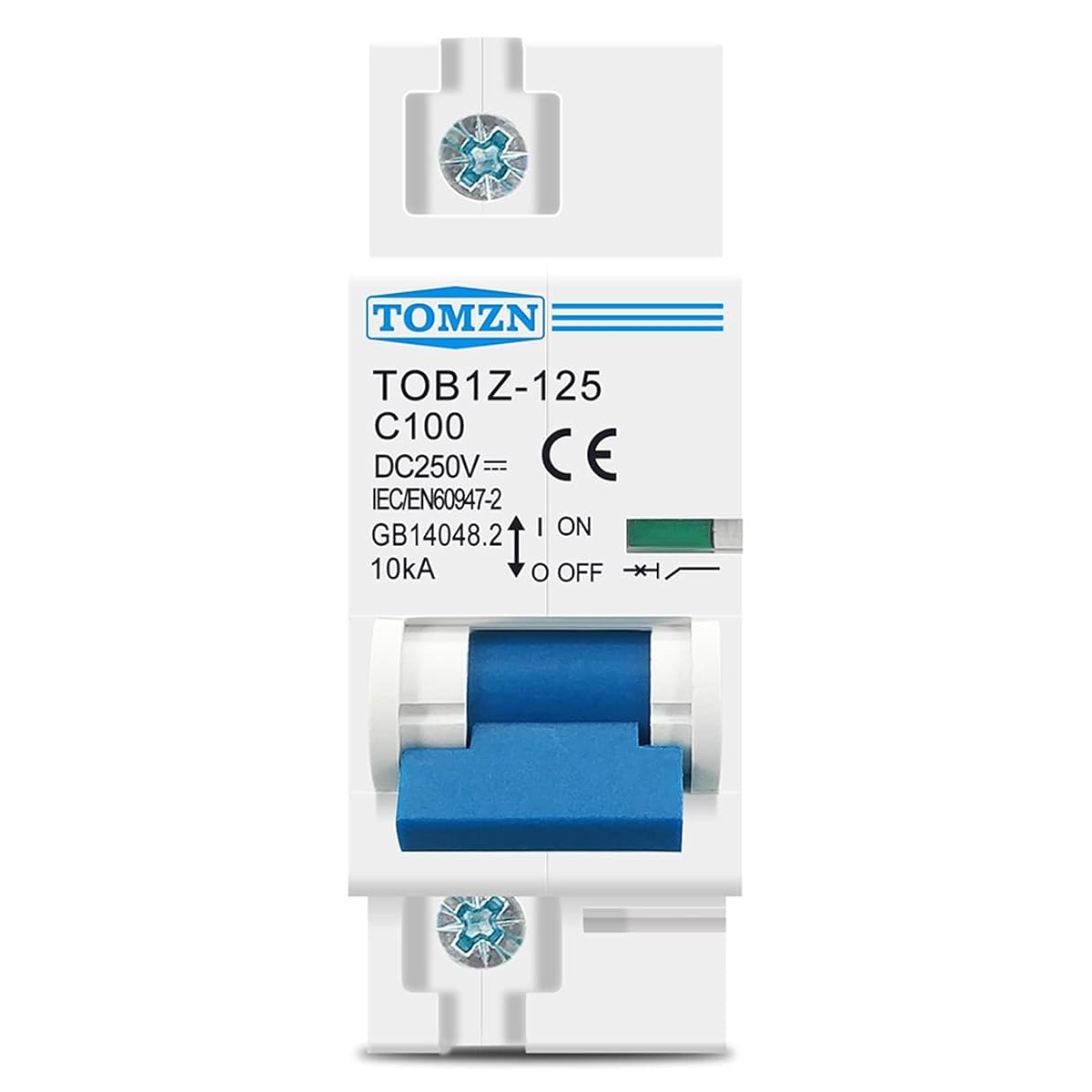

Корпус призначений для встановлення в електричному щиті на стандартну DIN-рейку 35 мм. На передній панелі розташовані важіль керування та індикатор стану контактів. Номінальна відключаюча здатність становить 10 кА.
Переваги
Захист ланцюга постійного струму від перевантаження та короткого замикання
Номінальний струм 100 А
Робоча напруга до 250 В DC
Термомагнітний тип розчіплювача
Характеристика відключення C
Відключаюча здатність 10 кА
Однополюсна конструкція 1P
Монтаж на стандартну DIN-рейку 35 мм
Індикатор стану контактів
Підходить для акумуляторних, інверторних та сонячних систем
Характеристики
Тип: модульний автоматичний вимикач постійного струму
Кількість полюсів: 1P
Номінальний струм: 100 А
Номінальна напруга: до 250 В DC
Тип струму: постійний DC
Характеристика відключення: C
Тип розчіплювача: термомагнітний
Номінальна відключаюча здатність: 10 кА
Ступінь захисту: IP20
Монтаж: на DIN-рейку 35 мм
Момент затягування клем: до 3 Н·м
Механічний ресурс: до 20 000 циклів
Електричний ресурс: не менше 8 000 циклів
Робоча температура: від -10 до +40 °C
Розміри: 27 × 81 × 66 мм
Вага: близько 176 г
Комплектація
Виробник залишає за собою право вносити зміни у зовнішній вигляд, конструкцію та комплектацію товару без попереднього повідомлення. Зміни не впливають на функціональність, характеристики та призначення виробу.
TOMZN TOB1Z-100 підходить для застосування в розподільчих щитах систем постійного струму, включаючи акумуляторні батареї, сонячні панелі, контролери, інвертори та інше сумісне обладнання.
Перед встановленням необхідно враховувати робочу напругу, струм навантаження, полярність підключення та характеристики захищуваного ланцюга. Монтаж та підключення електричного обладнання рекомендується виконувати кваліфікованому спеціалісту.
