Пристрій захисту від імпульсних перенапруг TOMZN TZG40-D 4P 10-20kA AC 270V

Пристрій захисту від імпульсних перенапруг TOMZN TZG40-D 4P 10-20kA AC 270V

Пристрій захисту від імпульсних перенапруг TOMZN TZG40-D призначений для захисту електричного обладнання від короткочасних стрибків напруги, що виникають внаслідок грозових впливів, комутаційних процесів та інших імпульсних завад в електромережі. Чотириполюсна конструкція 4P дозволяє використовувати пристрій у трифазних електричних мережах з нейтральним провідником при відповідній схемі підключення.

Модель відноситься до пристроїв захисту від імпульсних перенапруг типу 2 (T2) і розрахована на тривалу робочу напругу Uc 270 В AC для кожного захисного елемента. Номінальний розрядний струм In становить 10 кА, максимальний розрядний струм Imax — 20 кА. Рівень захисту за напругою Up не перевищує 1,2 кВ. Ці параметри дозволяють обмежувати імпульсні перенапруги та знижувати ймовірність пошкодження підключеного електричного обладнання.

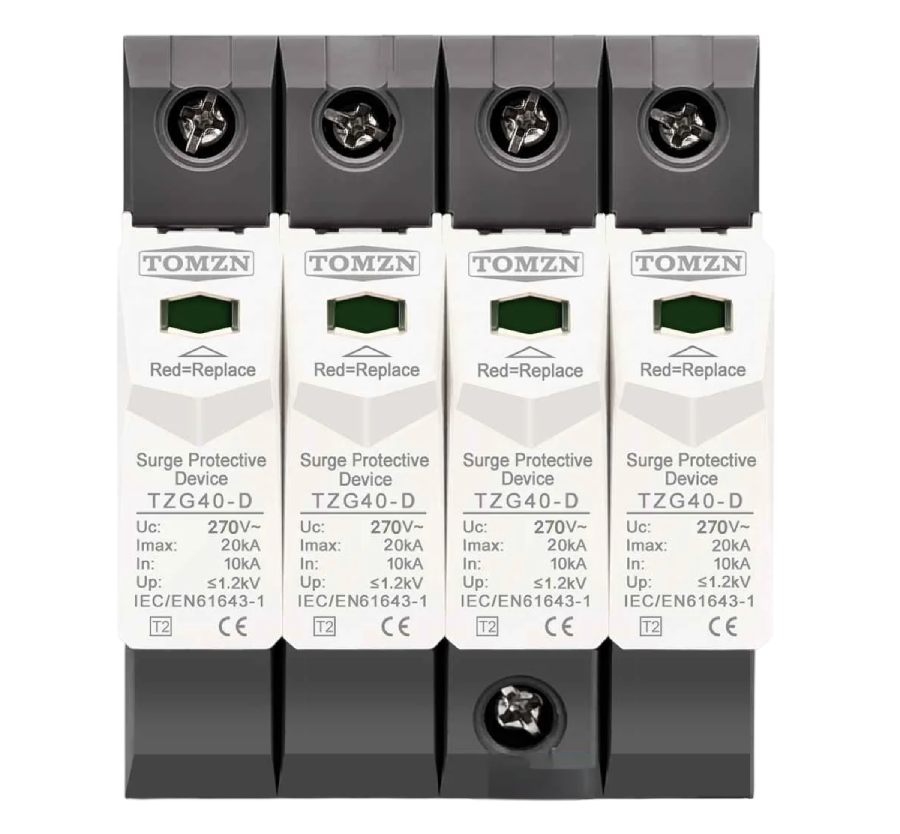

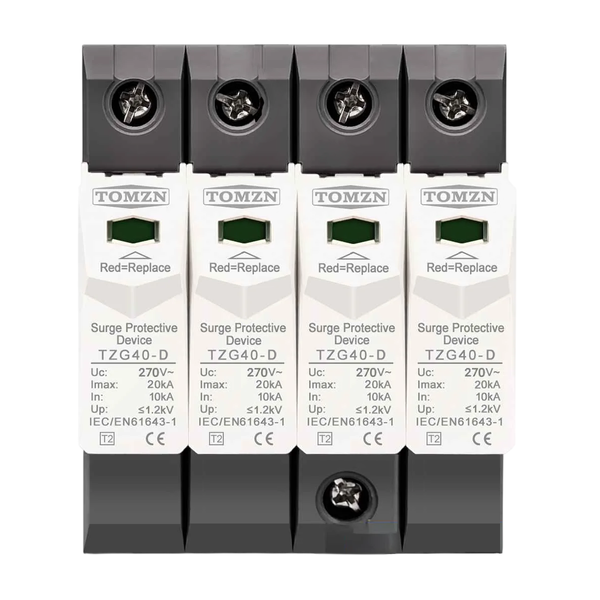

Пристрій складається з чотирьох захисних модулів, кожен з яких оснащений візуальним індикатором стану. Зелений колір індикатора позначає робочий стан захисного елемента, а червоний сигналізує про необхідність його заміни. Конструкція призначена для розміщення в електричному розподільчому щиті і дозволяє контролювати стан окремих захисних модулів без використання додаткових вимірювальних приладів.

Переваги

• Захист електричного обладнання від імпульсних перенапруг;

• Чотириполюсна конструкція 4P;

• Пристрій захисту від перенапруг типу 2 (T2);

• Номінальний розрядний струм In 10 кА;

• Максимальний розрядний струм Imax 20 кА;

• Тривала робоча напруга Uc 270 В AC;

• Рівень захисту за напругою Up не більше 1,2 кВ;

• Можливість застосування у трифазних електричних мережах з нейтральним провідником;

• Захист від імпульсних впливів, викликаних грозовими та комутаційними перенапругами;

• Індивідуальна індикація стану кожного захисного модуля;

• Зелений індикатор робочого стану;

• Червоний індикатор необхідності заміни захисного елемента;

• Модульна конструкція для розміщення в розподільчому щиті;

• Підходить для захисту електричних установок житлових, комерційних та технічних об'єктів.

Характеристики

• Тип: пристрій захисту від імпульсних перенапруг (ПЗІП);

• Бренд: TOMZN;

• Модель: TZG40-D;

• Призначення: захист електричних мереж та обладнання від імпульсних перенапруг;

• Клас пристрою: тип 2 (T2);

• Кількість полюсів: 4P (чотириполюсний);

• Тип електричної мережі: змінний струм (AC);

• Тривала робоча напруга Uc: 270 В AC;

• Номінальний розрядний струм In: 10 кА;

• Максимальний розрядний струм Imax: 20 кА;

• Рівень захисту за напругою Up: ≤ 1,2 кВ;

• Індикація стану: візуальна, на кожному захисному модулі;

• Зелений індикатор: робочий стан;

• Червоний індикатор: потрібна заміна захисного елемента;

• Кількість захисних модулів: 4;

• Конструкція: модульна;

• Монтаж: в електричний розподільчий щит;

• Область застосування: трифазні електричні мережі з нейтральним провідником при сумісній схемі підключення.

Виробник залишає за собою право вносити зміни у зовнішній вигляд, конструкцію та комплектацію товару без попереднього повідомлення. Зміни не впливають на функціональність, характеристики та призначення виробу.

Пристрій захисту від імпульсних перенапруг TOMZN TZG40-D застосовується для обмеження короткочасних стрибків напруги в електричних розподільчих мережах. Чотириполюсна конструкція, номінальний розрядний струм 10 кА та максимальний розрядний струм 20 кА дозволяють використовувати модель у системах захисту електричного обладнання при дотриманні вимог до вибору та встановлення ПЗІП.

Візуальні індикатори дозволяють контролювати стан кожного захисного модуля та своєчасно визначати необхідність його заміни. При підборі пристрою необхідно враховувати систему заземлення, схему підключення, тривалу робочу напругу та координацію з іншими апаратами захисту. ПЗІП не замінює автоматичний вимикач і не забезпечує захист від тривалого підвищення напруги. Монтаж повинен виконуватися кваліфікованим спеціалістом з дотриманням вимог електробезпеки.
