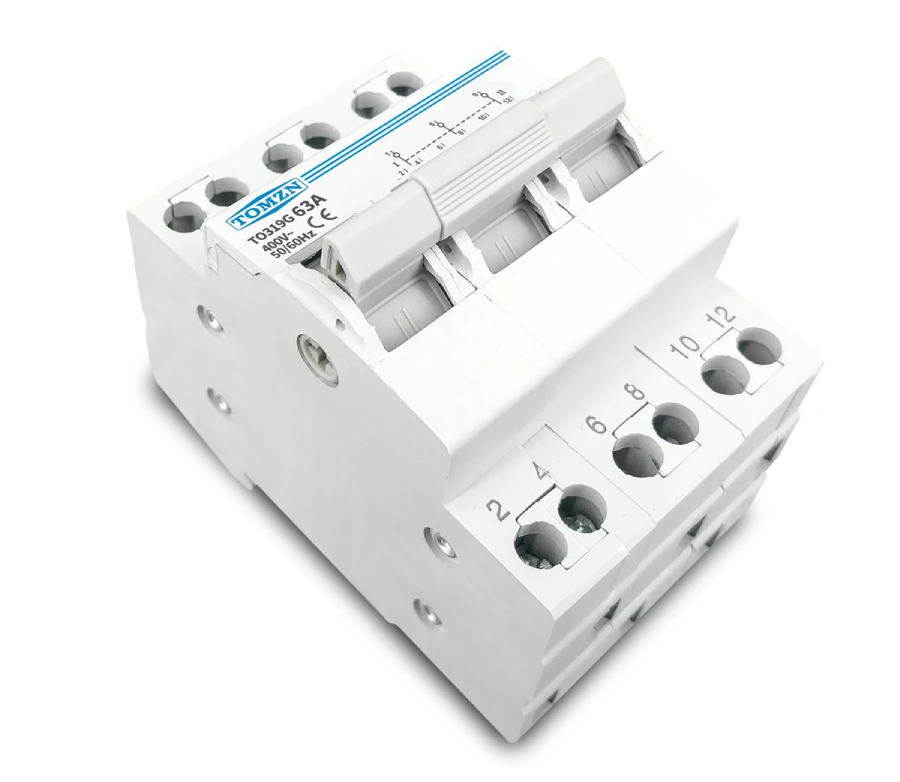

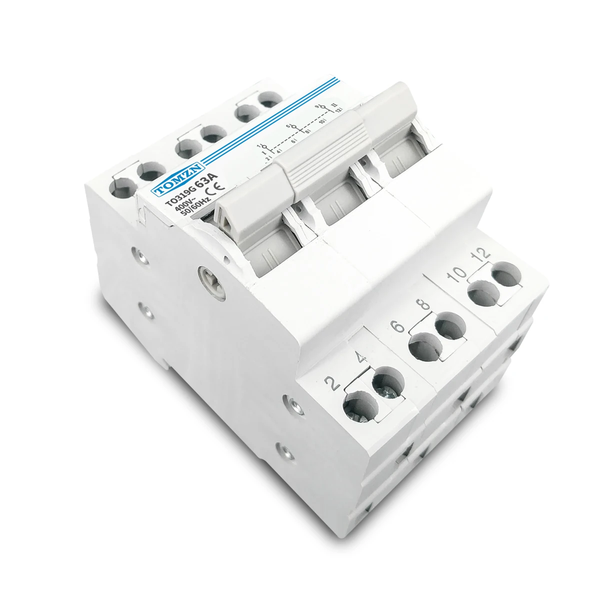

Механический трехпозиционный переключатель TOMZN TO319G 63A трехполюсный

Механический трехпозиционный переключатель TOMZN TO319G 63A трехполюсный

Механический трехпозиционный переключатель TOMZN TO319G предназначен для ручного переключения электрических цепей между двумя источниками питания. Трехполюсная конструкция 3P позволяет одновременно переключать три проводника, что делает устройство подходящим для применения в трехфазных электрических сетях переменного тока. Переключатель может использоваться в распределительных щитах жилых, коммерческих и технических объектов.

Модель рассчитана на номинальный ток 63 А и рабочее напряжение до 400 В AC с частотой 50/60 Гц. Трехпозиционный механизм предусматривает положения I–0–II для выбора одного из двух источников питания или отключения нагрузки от обоих источников. Переключение выполняется вручную с помощью механического рычага, без использования электронной системы управления.

Устройство предназначено для установки на стандартную DIN-рейку шириной 35 мм. Трехполюсная модульная конструкция позволяет размещать переключатель в совместимых электрических распределительных щитах. Габаритные размеры устройства составляют 54 × 77 × 82 мм. Степень защиты IP20 предусматривает защиту от доступа пальцами к опасным частям и попадания твердых предметов диаметром от 12,5 мм, но не обеспечивает защиту от воды. Максимальное сечение подключаемого проводника составляет 16 мм2.

Преимущества

• Ручное переключение между двумя источниками электропитания;

• Трехпозиционный механизм с промежуточным положением отключения;

• Трехполюсная конструкция 3P;

• Номинальный ток 63 А;

• Рабочее напряжение до 400 В AC;

• Поддержка частоты электрической сети 50/60 Гц;

• Одновременное переключение трех проводников;

• Механическое управление без электронного блока;

• Возможность применения в системах с основным и резервным источниками питания;

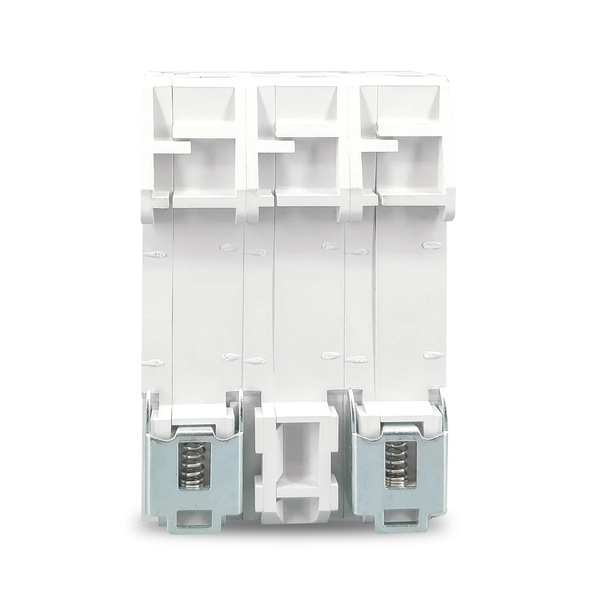

• Установка на стандартную DIN-рейку 35 мм;

• Модульная конструкция для размещения в распределительном щите;

• Подключение проводников сечением до 16 мм2;

• Степень защиты IP20;

• Подходит для установки в электрических распределительных щитах.

Характеристики

• Тип: механический переключатель источника питания;

• Бренд: TOMZN;

• Модель: TO319G;

• Назначение: ручное переключение между двумя источниками электропитания;

• Тип управления: механический, ручной;

• Количество положений: 3;

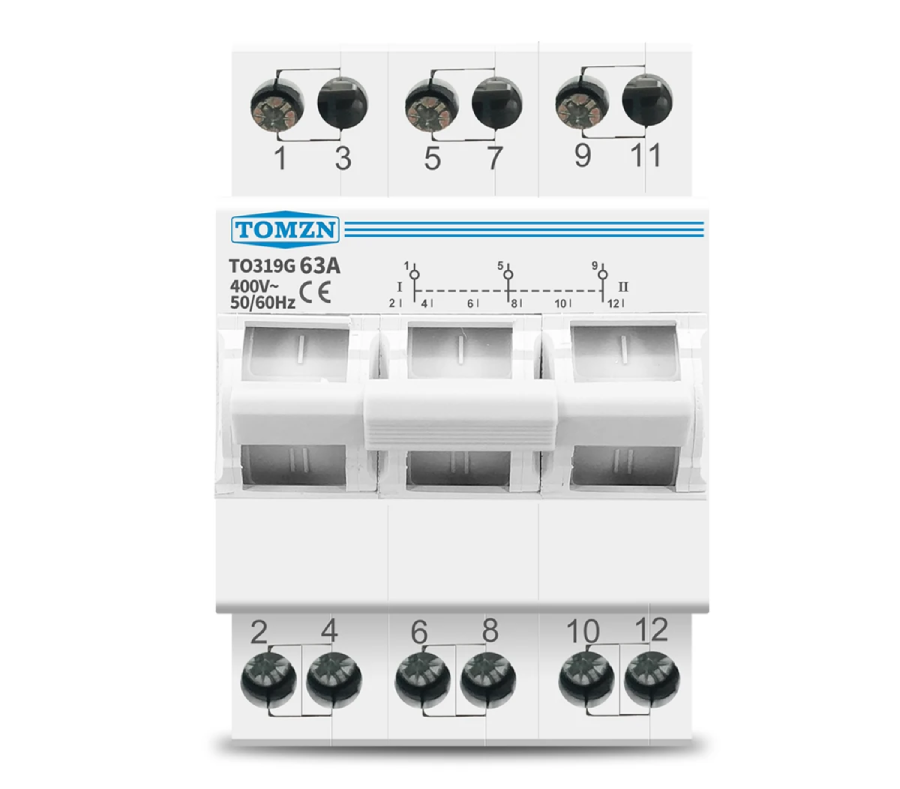

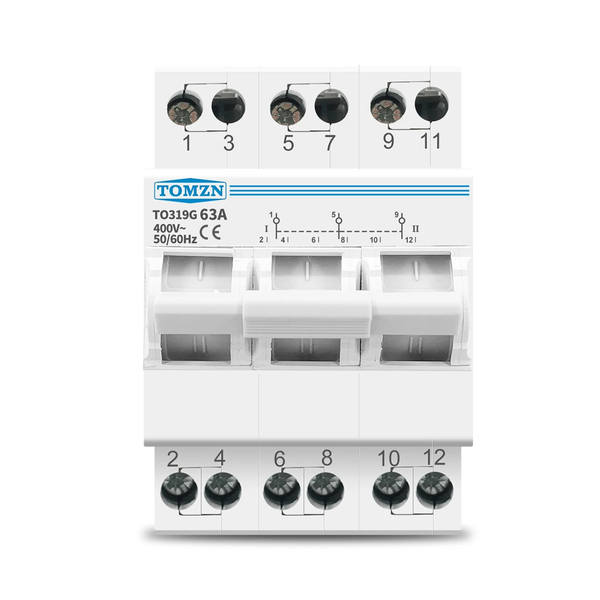

• Положения переключателя: I – 0 – II;

• Количество полюсов: 3P (трехполюсный);

• Номинальный ток: 63 А;

• Рабочее напряжение: до 400 В AC;

• Частота сети: 50/60 Гц;

• Тип электрической сети: переменный ток (AC);

• Максимальное сечение проводника: 16 мм2;

• Степень защиты: IP20;

• Тип монтажа: на DIN-рейку;

• Ширина DIN-рейки: 35 мм;

• Габаритные размеры: 54 × 77 × 82 мм;

• Область применения: распределительные щиты, системы основного и резервного электроснабжения.

Производитель оставляет за собой право вносить изменения во внешний вид, конструкцию и комплектацию товара без предварительного уведомления. Изменения не влияют на функциональность, характеристики и назначение изделия.

Механический переключатель TOMZN TO319G позволяет организовать ручной выбор между основным и резервным источниками электропитания. Трехпозиционная конструкция обеспечивает возможность подключения нагрузки к одному из двух источников или ее отключения. Модель может применяться в системах электроснабжения с резервным генератором, инвертором или другим совместимым источником питания при соблюдении требований к электрической схеме.

Трехполюсное исполнение, номинальный ток 63 А и крепление на DIN-рейку 35 мм позволяют использовать переключатель в модульных распределительных щитах. Устройство не выполняет автоматическое переключение и не заменяет автоматический выключатель или другие аппараты защиты. Перед установкой необходимо проверить соответствие номинального тока, категории применения, схемы подключения и сечения проводников параметрам электрической сети. Монтаж должен выполняться квалифицированным специалистом с соблюдением требований электробезопасности.
