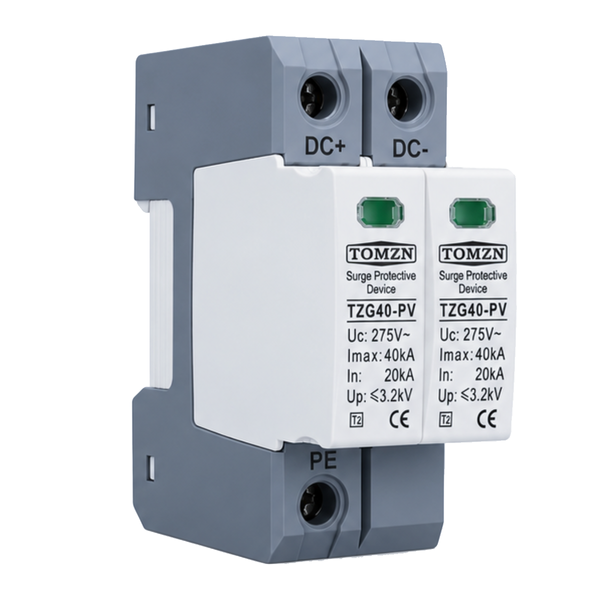

Устройство защиты от импульсных перенапряжений TOMZN 2P 500 В DC 20/40 кА
Устройство защиты от импульсных перенапряжений TOMZN предназначено для защиты оборудования в цепях постоянного тока от кратковременных импульсных перенапряжений. Модель может применяться в фотоэлектрических системах, цепях солнечных панелей и другом оборудовании постоянного тока с соответствующими электрическими параметрами.
Устройство выполнено в двухполюсном исполнении 2P и относится к классу T2. Номинальный импульсный ток составляет 20 кА, а максимальный импульсный ток — 40 кА. Рабочее напряжение Ucpv составляет 500 В DC.
Конструкция состоит из основания для монтажа на DIN-рейку и двух съемных защитных модулей. На каждом модуле предусмотрен визуальный индикатор состояния, позволяющий контролировать работоспособность защитного элемента.
Преимущества
Защита цепей постоянного тока от импульсных перенапряжений
Двухполюсное исполнение 2P
Класс защиты T2
Номинальный импульсный ток 20 кА
Максимальный импульсный ток 40 кА
Рабочее напряжение до 500 В DC
Визуальные индикаторы состояния защитных модулей
Съемные сменные модули
Монтаж на стандартную DIN-рейку
Компактное исполнение для установки в распределительном щите
Характеристики
Тип: устройство защиты от импульсных перенапряжений
Назначение: защита цепей постоянного тока
Количество полюсов: 2P
Класс: T2
Максимальное длительное рабочее напряжение Ucpv: 500 В DC
Номинальный импульсный ток In: 20 кА (8/20 мкс)
Максимальный импульсный ток Imax: 40 кА (8/20 мкс)
Уровень защиты Up: ≤2,8 кВ
Степень защиты: IP20
Стандарт: GB/T 18802.1
Индикация состояния: визуальная
Тип модулей: съемные
Монтаж: DIN-рейка
Габариты: 91×67×36 мм
Производитель оставляет за собой право вносить изменения во внешний вид, конструкцию и комплектацию товара без предварительного уведомления. Изменения не влияют на функциональность, характеристики и назначение изделия.
Устройство может использоваться в составе распределительных щитов солнечных электростанций и других систем постоянного тока для ограничения импульсных перенапряжений и снижения риска повреждения подключенного оборудования.
Перед установкой необходимо убедиться, что параметры устройства соответствуют напряжению и характеристикам защищаемой цепи. Монтаж и подключение рекомендуется выполнять квалифицированному специалисту с соблюдением схемы подключения и требований электробезопасности.
