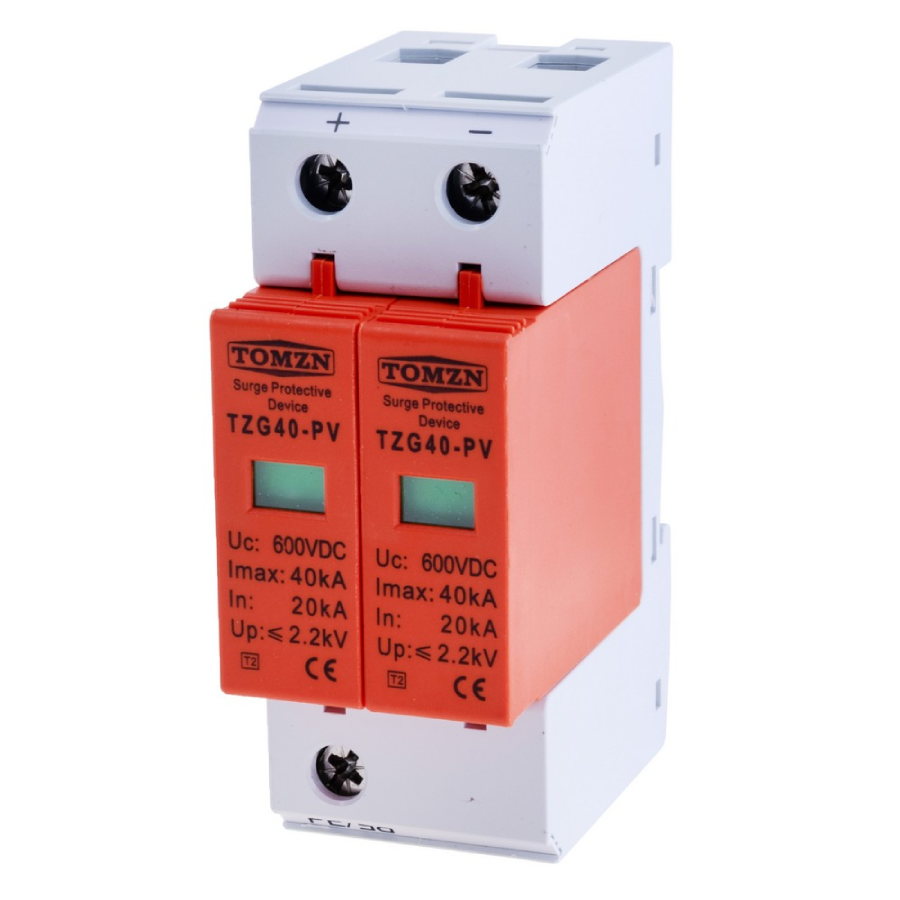

Устройство защиты от импульсных перенапряжений TOMZN TZG40-PV 2P 20-40kA DC600V
Устройство защиты от импульсных перенапряжений TOMZN TZG40-PV предназначено для защиты цепей постоянного тока в системах солнечных электростанций. Ограничитель применяется для снижения воздействия импульсных перенапряжений, возникающих вследствие грозовых явлений, на солнечные батареи и входные цепи подключенного оборудования.
Модель относится к типу II (T2), рассчитана на номинальное напряжение Uc 600 В DC. Номинальный разрядный ток при импульсе 8/20 мкс составляет 20 кА, а максимальный ток разряда — 40 кА. Уровень защиты по напряжению составляет 2,2 кВ.
На корпусе предусмотрена визуальная индикация состояния: зеленый цвет обозначает нормальное рабочее состояние, красный — сбой. Устройство имеет степень защиты IP20 и предназначено для монтажа на стандартную DIN-рейку шириной 35 мм.
Преимущества
Предназначено для цепей постоянного тока солнечных систем;
Подходит для автономных, гибридных и сетевых солнечных электростанций;
Защита от импульсных перенапряжений, связанных с грозовыми явлениями;
Тип защиты II (T2);
Номинальное напряжение Uc 600 В DC;
Номинальный разрядный ток 20 кА;
Максимальный ток разряда 40 кА;
Визуальный индикатор рабочего состояния;
Степень защиты IP20;
Монтаж на стандартную DIN-рейку 35 мм.
Характеристики
Тип: устройство защиты от импульсных перенапряжений DC;
Бренд: TOMZN;
Модель: TZG40-PV;
Тип (класс): II, T2;
Номинальное напряжение Uc: 600 В DC;
Номинальный разрядный ток (8/20 мкс): 20 кА;
Максимальный ток разряда Imax (8/20 мкс): 40 кА;
Уровень защиты по напряжению: 2,2 кВ;
Индикатор состояния: зеленый — нормально, красный — сбой;
Степень защиты: IP20;

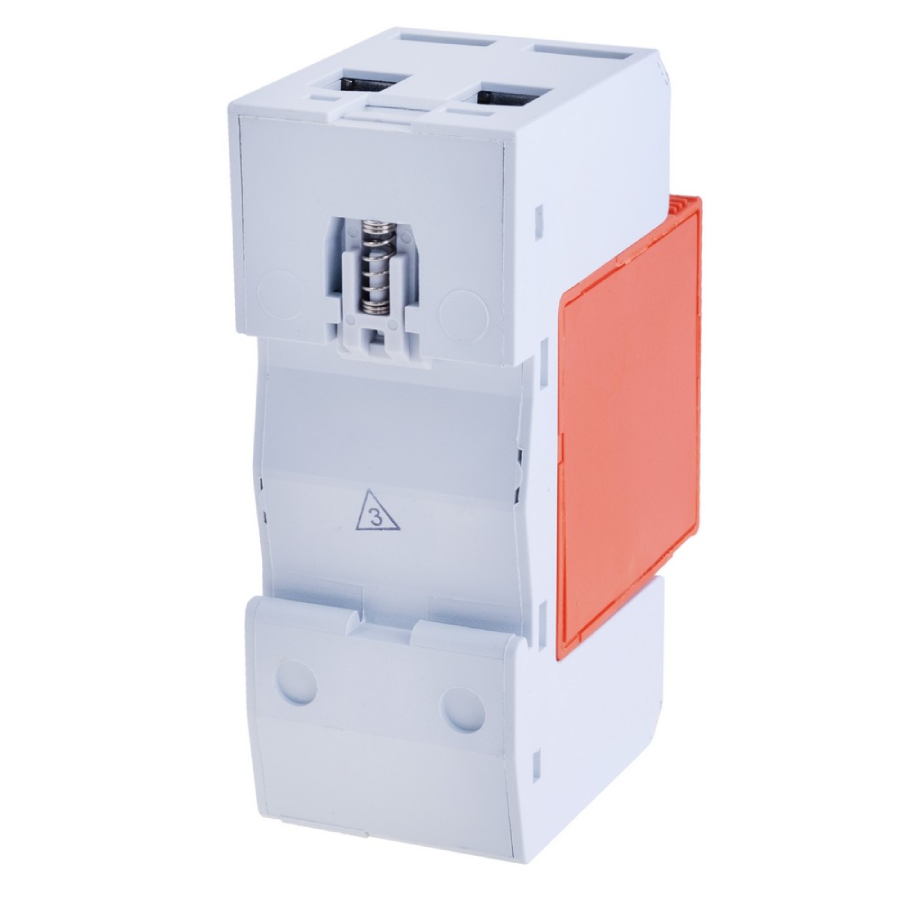

Тип монтажа: на DIN-рейку;
Ширина DIN-рейки: 35 мм;
Габариты: 36×90×49 мм.
Производитель оставляет за собой право вносить изменения во внешний вид, конструкцию и комплектацию товара без предварительного уведомления. Изменения не влияют на функциональность, характеристики и назначение изделия.
Устройство защиты от импульсных перенапряжений TOMZN TZG40-PV может использоваться в системах солнечных электростанций для защиты DC-цепей от кратковременных импульсных перенапряжений. Номинальный разрядный ток 20 кА и максимальный ток 40 кА позволяют применять устройство в соответствующих по параметрам фотоэлектрических системах.
Цветовой индикатор позволяет визуально контролировать состояние устройства, а модульное исполнение упрощает размещение в распределительном щите. При выборе и установке необходимо учитывать параметры DC-системы и соблюдать требования электробезопасности.
